SG系列礦用重型振動篩是我公司研制的一種新型、高效的篩分設備，主要用于冶金、礦山、煤炭、建材、電力、化工等行業，尤以冶金行業用途最為廣泛，是高爐槽下、焦化廠、選礦廠常用的篩分機械，該機采用新型節能振動電機或激振器作振動源，橡膠彈簧支撐并隔振，具有處理量大、篩分效率高、篩網更換方便、安裝及維修簡便等優點。
礦用重型振動篩是利用振動電機自振源驅動 ，使篩體沿激振力方向作周期性往復振動，物料在篩面上沿直線方向作拋物線運動，從而達到篩分目的。

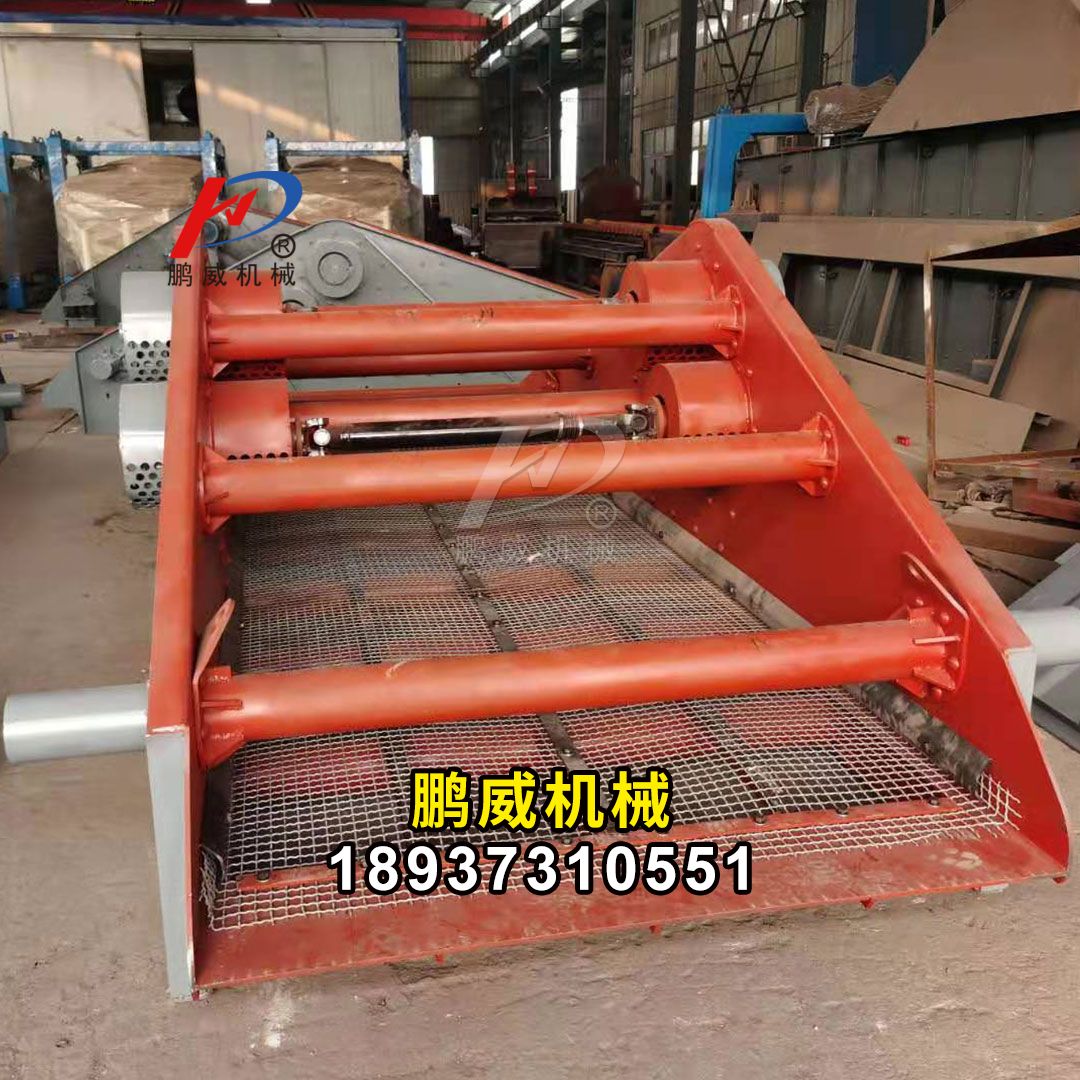

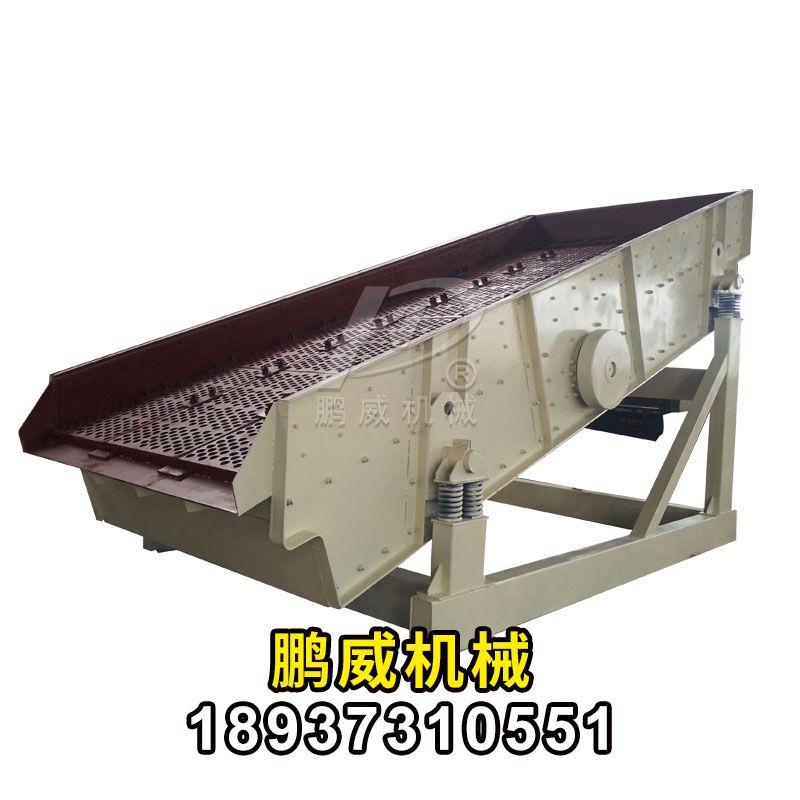

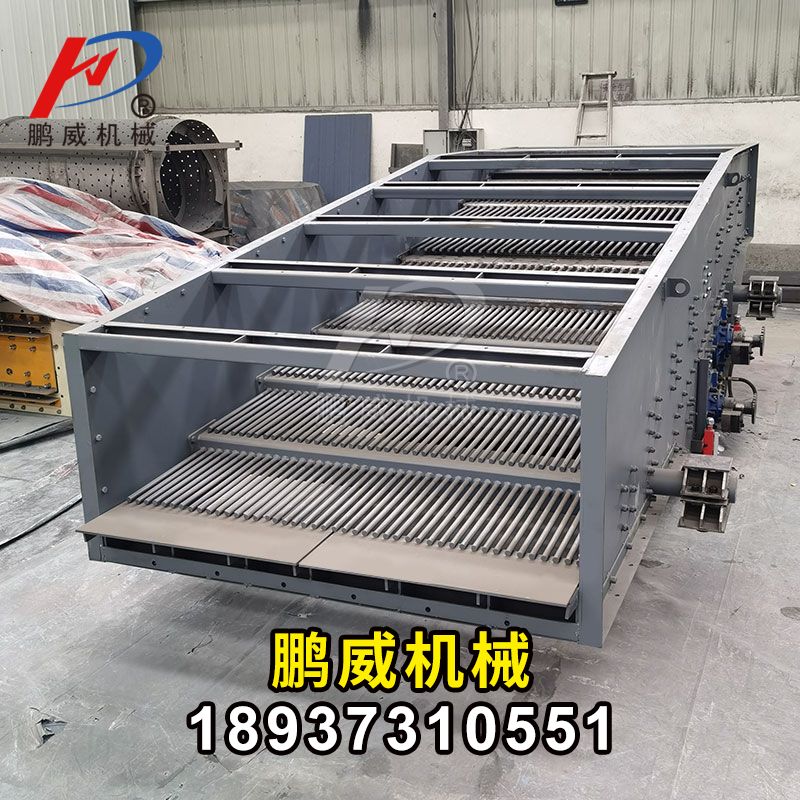

礦用重型振動篩由振動源、篩體、篩網、減振裝置和底拖組成，篩機側板采用優質鋼板制作而成，側板與橫梁、激振器底座采用高強度螺栓或環槽鉚釘連接，結構合理，堅固耐用。
ZSG系列礦用重型直線振動篩型號說明:
ZS G × B □ □
┬ ┬ ┬ ┬ ┬ ┬
│ │ │ │ │ │
│ │ │ │ │ │
│ │ │ │ │ └──────── 篩子長度
│ │ │ │ └────────── 篩子寬度
│ │ │ │
│ │ │ └───────────- 封閉
│ │ │
│ │ └───────────── 層次數
│ │
│ └──────────────- 高效代號
│
└──────────────── 振動篩代號
重型直線振動篩技術參數表（配用振動電機）:
|
型號 |
入篩粒度 |
處理能力(t/h) |
配用振動電機 |
電壓 |
功率 |
振頻(Hz) |
雙振幅 |
有效篩面(m2) |
單支點動負荷(N) |
|
ZSGB-0918 |
≤250 |
10-100 |
YZO-20-6 |
380 |
2.0×2 |
16 |
6-8 |
1.62 |
900 |
|
ZSGB-1020 |
10-180 |
YZO-20-6 |
2.0×2 |
2.0 |
1300 |
||||
|
ZSGB-1224 |
10-200 |
YZO-30-6 |
2.5×2 |
2.88 |
1620 |
||||
|
ZSGB-1030 |
15-250 |
YZO-30-6 |
2.5×2 |
3.0 |
1850 |
||||
|
ZSGB-1530 |
20-350 |
YZO-50-6 |
3.7×2 |
4.5 |
2810 |
||||
|
ZSGB-1540 |
30-500 |
YZO-75-6 |
5.5×2 |
6.0 |
4650 |
||||
|
ZSG2B-1020 |
10-180 |
YZO-20-6 |
2.0×2 |
2.0 |
1300 |
||||
|
ZSG2B-1224 |
10-200 |
YZO-30-6 |
2.5×2 |
2.88 |
1620 |
||||
|
ZSG2B-1030 |
15-250 |
YZO-50-6 |
3.7×2 |
3.0 |
1850 |
||||
|
ZSG2B-1530 |
20-350 |
YZO-50-6 |
3.7×2 |
4.5 |
2810 |
||||
|
ZSG2B-1540 |
30-500 |
YZO-75-6 |
5.5×2 |
6.0 |
4650 |
安裝振動電機時請務必核對以下安裝條件
●振動電機環境溫度的正常值，按一般規定，是從-15℃至+40℃。如有超出范圍請再簽訂協議時注明。●如果電動機安裝在通風很差的室內，該室內的環境溫度會高于規定的溫度界限。要采取措施保證室內的充分通風。
●如果環境空氣中含有灰塵，則會遇到下列問題，機體上聚集的很厚灰塵將減低冷卻效果，引起過熱。
●安裝位置應無有害氣體或蒸汽（例如易燃氣體）。如果安裝位置存在有害氣體，則要采用特種電動機。
運行
●參考接線和連接圖，檢查電源，繼電器，其它保護裝置和起動器的接線及相互連接狀況。
●檢查各接頭，保證其連接緊密，絕緣良好，引線連接位置正確并具有足夠間距。
●驗證電動機機體和終端箱接地正確。
啟動
●當在次啟動電動機時，要進行無載運轉，在連接負載之前，要保證電動機運轉良好，無噪音，旋轉方向正確。
●檢查供電電壓等于電動機的額定電壓。供電電壓的容許偏差是額定電壓的+10%（當處于額定頻率時）。超過偏差將會引起繞組過熱。
●電源頻率的容許偏差在+5%額定值的范圍內（當處于額定電壓時）。在電壓和頻率兩者都有偏差情況下，總的容許限值是10%，絕對值或雙偏差的和數，以百分率計算。
●振動電機能夠連續地二次起動，在正常負載條件下，電機開始處于正常工作溫度。在電動機斷電30分鐘的冷卻期限之后，它能夠第三次起動。
●如果驅動設備具有較大的慣性以致于延長了起動時間（起動時間異常地長久），或者，不能順利地完成起動，在起動時產生異常噪聲，則要與本公司取得聯系。
●可采用手感方式或采用振幅牌來檢查振動幅度。
●注意任何部件的松動情況，當振動篩的螺栓松動或其它部件松動時，不得進行操作，否則， 振動篩結構將會發生嚴重損壞。在調整松動部件之前，要根據現場安全規程，斷開振動篩電源并使振動篩停機。
●在設備初運行50小時之后和此后每隔150小時運行之后，或按照本說明書的維護部分中的規定，檢查所有螺栓的緊固性。
●在設備初連續運行的50小時期間，要經常地檢查振動電機的工作溫度，以便保證正確地選擇適合于工作溫度的潤滑油。
●振動電機達到其穩定的工作溫度大約需連續運行2小時以上。使用維護
●只有在斷開篩子驅動裝置和進料系統的電源之后，才可維修或清潔設備。切勿爬上正在運行的篩子。
●要遵循執行篩子的每日例行檢查和每隔150小時運行的系統檢查。
●振動電機的維護細節請參照振動電機使用說明書。
●作為一般指導要求，設備每運行150小時，必須檢查所有螺栓的緊固性。對于某些篩板結構，需要更經常的檢查。
●振動設備上緊固振動電機的安裝螺栓均采用雙螺母防松措施，無須在螺母與部件之間裝上熱處理硬化的墊圈。
●振動結構和所有連接的可運行部件（例如，彈簧等），必須能夠正常運行。振動篩的任何部分均不應碰撞固定的部件（例如，溜槽，平臺），也不應在有聚集送料狀態下進行工作。
●要經常地檢查篩板并及時地清理粘附物料。要在發生完全失效之前進行修復或更換磨損的篩板模塊或松動的篩板模塊以防止損壞其它篩機部件或其他相關設備。
●及時更換損壞的彈簧。除了處理不當或在彈簧圈中堆積物料之外，在正常情況下，彈簧具有很長使用壽命，一個彈簧出現故障可表明整套彈簧接近了使用期限。我們建議：如果發現一個彈簧有故障，那么，要更換在該支承部位的整套彈簧。
●在每次換篩板時，要檢查側板、橫梁、篩板支承軌（若有）和連接板。在任何情況下，均要至少每一個月檢查篩板支承軌和連接板。
